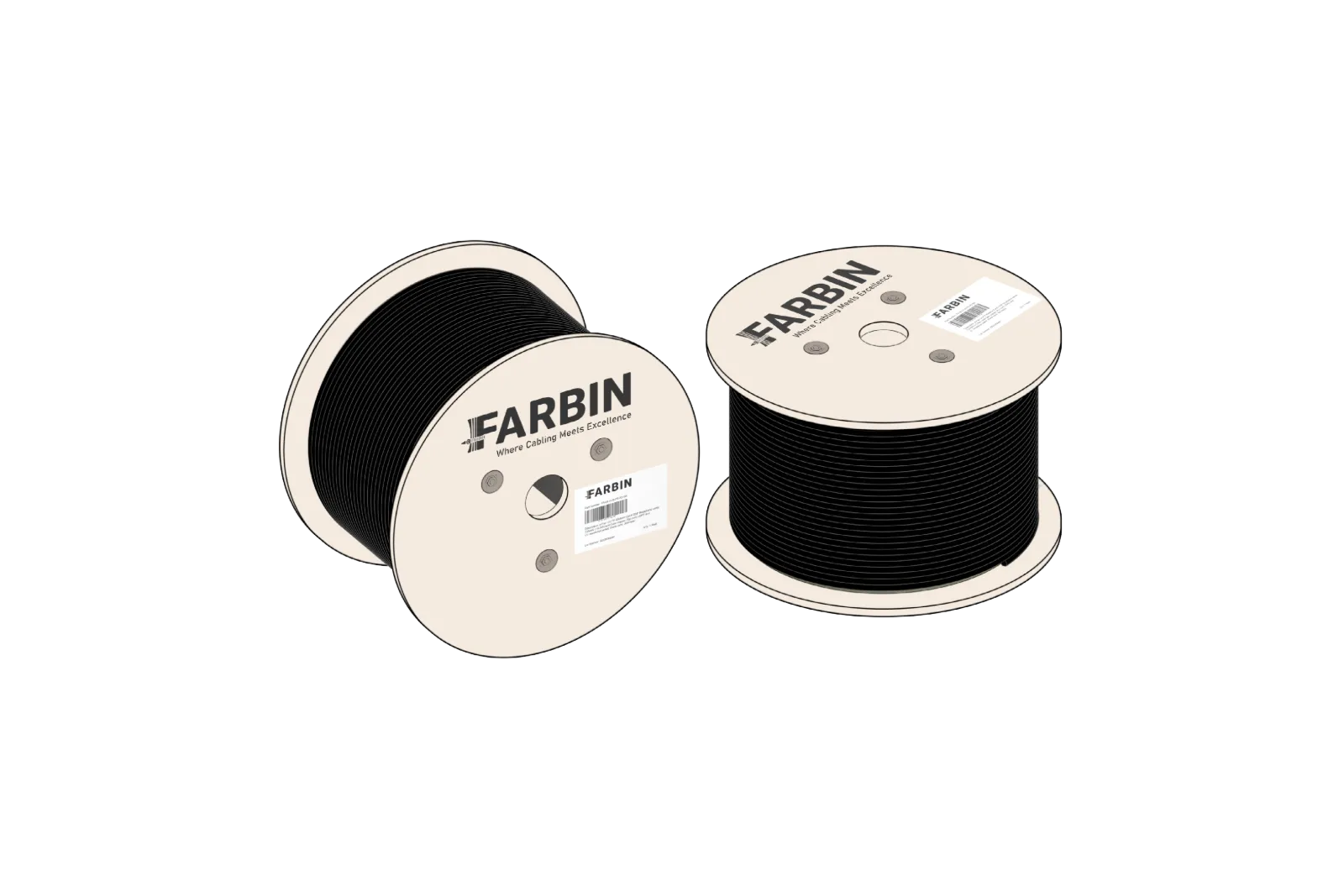

نوع بسته بندی
- کابل بر روی یک قرقره چوبی با متراژ ۳۰۵ متر (۱/۵m±) پیچیده شده است.

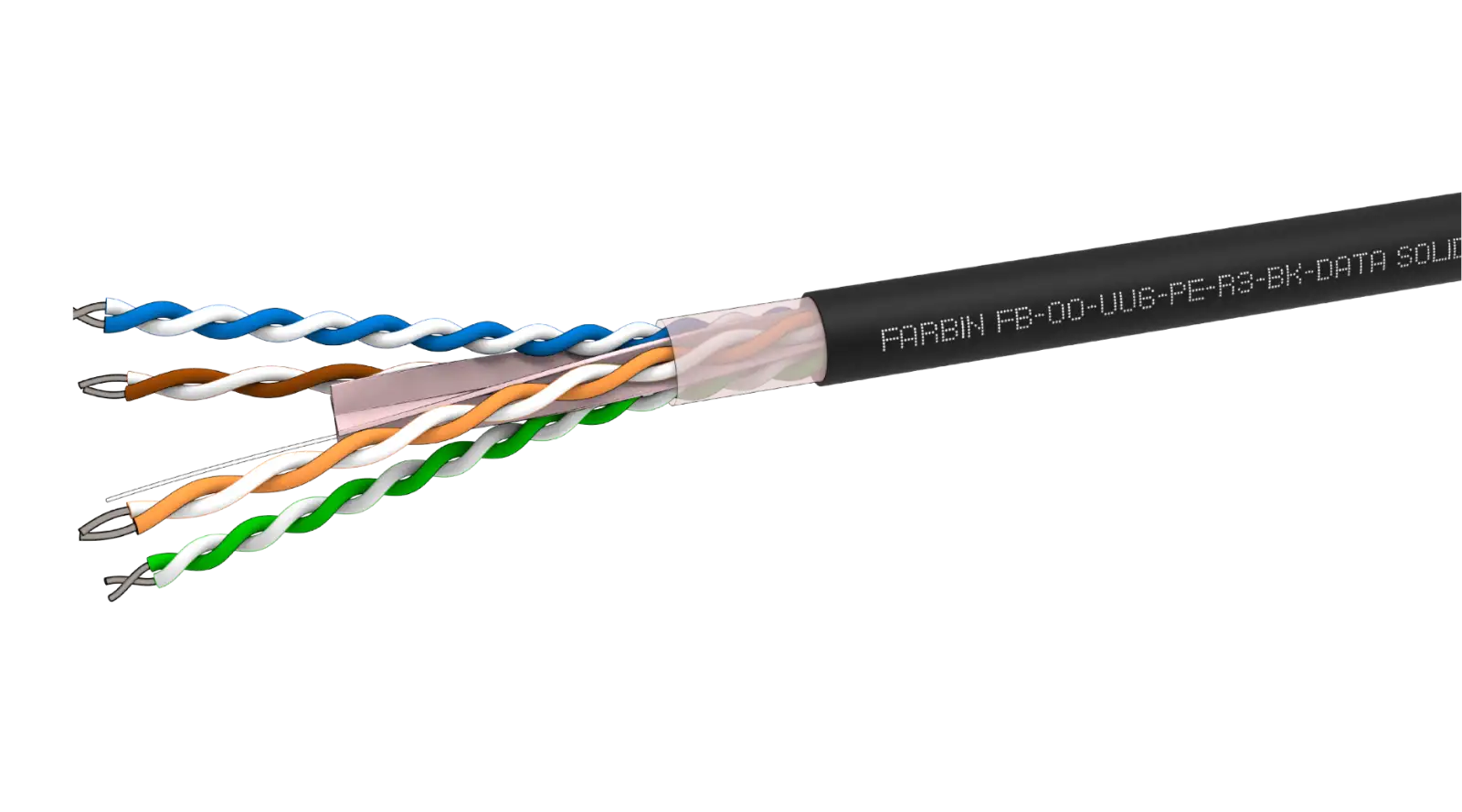

FB-00-UU6-PE-R3-BK
توضیحات
مناسب برای محیطهای خارج از ساختمان
کابل ۴ زوج Cat.6 فربین از نوع بدون شیلد (U/UTP) مفتولی با ضخامت مس خالص تقریبا ۰/۵۶۵ میلیمتر معادل (۲۳AWG) تست شده تا فرکانس ۴۵۰ مگاهرتز، مناسب برای محیطهای خارج از ساختمان به همراه نخ شکاف دهنده روکش (Rip cord)
در یک نگاه
کابل فربین از نوع Cat.6 بدون شیلد (U/UTP) فراتر از الزامات استانداردهای ANSI/TIA-568.2-D و ISO/IEC 11801 در کلاس E مناسب محیطهای خارج از ساختمانی بوده و دارای عملکردی بهصورت یک جز مستقل از لینک (Component Rated) میباشد.
این کابل در کنار بقیه اجزای یک لینک ۱۰۰ متری با برند یکپارچه فربین تا فرکانس 450 مگاهرتز در سختگیرانه ترین الگوی ۴-کانکتور استاندارد TIA، آزمون شده و نتایج آن سرعت گیگابیت بر ثانیه را ورای لبه استاندارد تضمین مینماید.
هر دو رشته از مفتولهای سیمی به صورت زوج سیم بهم تابیده و توسط یک جداکننده چهار قسمتی (Cross-divider) از هم تفکیک شده است.
علاوه بر آن دور تمامی زوج سیمها یک پلاستیک پیچیده شده تا از نفوذ آب به داخل کابل جلوگیری کند.
روکش بیرونی کابل از جنس پلی اتیلن (LDPE) بوده و در برابر تابش مستقیم نور خورشید مقاوم است.
ویژگی ها و مزایای کلیدی
جنس ژاکت بیرونی و ساختار کلی کابل بهطوری است که در برابر نفوذ آب و تابش نور خورشید در مدت زمان طولانی آسیب جدی نبیند و انتقال سیگنالهای دیتایی در لینک شبکه با اختلال روبه رو نشود.
این کابل در عملکرد +PoE و ++PoE گواهی TCL و ELTCL را در تداخل سیگنالهای هم مسیر (CM) کسب کرده است.
- این کابل برای سربندی از نوع MPTL مناسب است.
ویژگی های مکانیکی
بازه دما:
در حالت انبار: از منفی ۲۰ درجه تا مثبت ۷۵ درجه سانتی گراد
حین اجرا: از ۰ درجه تا مثبت ۵۰ درجه سانتی گراد
هنگام بهره برداری: از منفی ۲۰ درجه تا مثبت ۷۵ درجه سانتی گراد
حداکثر بار کششی:
~۱۱ کیلوگرم (۱۱۰ نیوتون)
حداقل شعاع خمش:
حین اجرا: ۸ برابر قطر خارجی کابل
حین بهره برداری: ۴ برابر قطر خارجی کابل
خمش در حالت سرد: ۸ برابر خارجی کابل به مدت ۴ ساعت (۸ برابر قطر کابل بدون وجود هیچگونه ترک خوردگی)
Standards & Applications
- ANSI/TIA 568.2-D
- استاندارد اروپایی ISO/IEC 11801 در کلاس E
- IEC 61156-5
ویژگی های فیزیکی
مغزی رسانا:
۴ زوج مس با درصد خلوص بالا
قطر مغزی رسانا AWG (میلیمتر):
AWG ۲۳ (۰/۵۶۵ میلیمتر ۰/۰۰۵±)
مشخصات مغزی رسانا:
هر مغزی رسانا با پلاستیک از جنس HDPE با قطر نهایی ۰/۹۹ میلیمتر (۰/۰۸mm±) پوشیده شده است.
استانداردهای حرارتی
رده/کلاس اروپایی:
مناسب برای محیطهای خارجی
استاندارد آتش سوزی:
مناسب برای محیطهای خارجی
نوع بسته بندی
- کابل بر روی یک قرقره چوبی با متراژ ۳۰۵ متر (۱/۵m±) پیچیده شده است.
