FB-00-UU6-DCA-B3-LILBL
توضیحات
کابل Cat.6 بدونشیلد، استاندارد CPR اروپا کلاس Dca

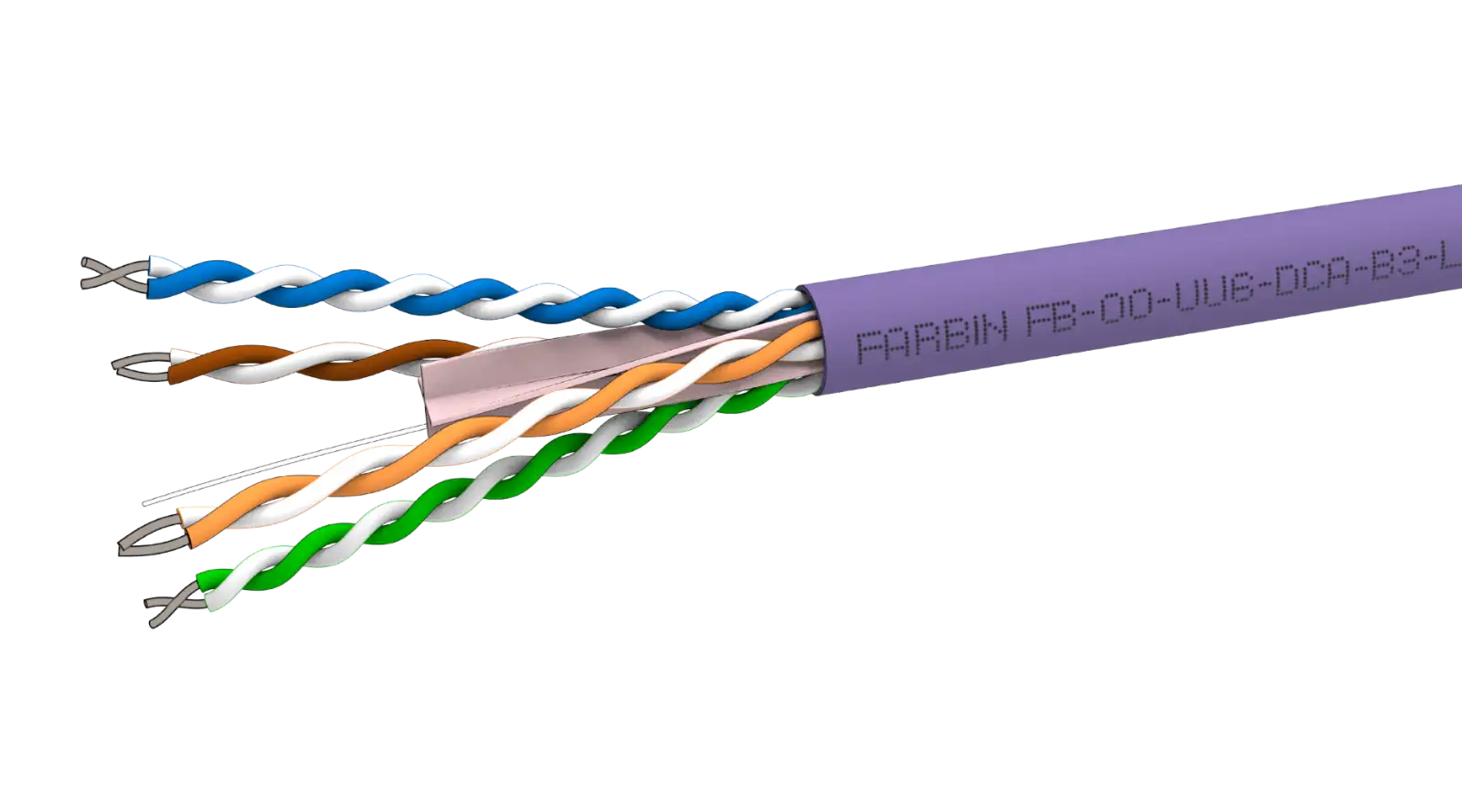

کابل ۴ زوج Cat.6 فربین از نوع بدون شیلد (U/UTP) مفتولی با ضخامت مس خالص تقریبا ۰/۵۶۵ میلیمتر معادل (AWG 23) تست شده تا فرکانس ۴۵۰ مگاهرتز، روکش بیرونی در رده استاندارد آتش سوزی اروپایی در کلاس Dca s2, d2, a1 به رنگ یاسی از نوع LSFH به همراه نخ شکاف دهنده روکش (Rip cord)
در یک نگاه
کابل فربین از نوع Cat.6 بدون شیلد (U/UTP) فراتر از الزامات استانداردهای ANSI/TIA-568.2-D و ISO/IEC 11801 در کلاس E مناسب محیطهای داخل و حساس ساختمانی بوده و دارای عملکردی بصورت یک جز مستقل از لینک (Component Rated) میباشد.
این کابل در کنار بقیه اجزای یک لینک ۱۰۰ متری با برند یکپارچه فربین تا فرکانس ۴۵۰ مگاهرتز در سختگیرانه ترین الگوی ۴-کانکتور استاندارد TIA، آزمون شده و نتایج آن سرعت گیگابیت بر ثانیه را ورای لبه استاندارد تضمین مینماید.
هر دو رشته از مفتولهای سیمی به صورت زوج سیم بهم تابیده و توسط یک جداکننده چهار قسمتی (Cross-divider) از هم تفکیک شده است.
روکش بیرونی با استاندارد اروپایی CPR در کلاس Dca s2, d2, a1 از جنس LSFH بوده که در هنگام آتش سوزی حداقل گازهای سمی را منتشر کرده، میزان بسیار کمی دود می کند و در انتشار و گسترش شعله های آتش کمترین مشارکت را دارد.
ویژگی ها و مزایای کلیدی
- کابل فربین در کنار بقیه اجزای یک لینک ۱۰۰ متری با برند یکپارچه فربین در سختگیرانه ترین الگوی ۴-کانکتور استاندارد TIA، آزمون شده و نتایج آن، سرعت گیگابیت بر ثانیه را ورای لبه استاندارد تضمین مینماید.
- این کابل در عملکرد +PoE و ++PoE گواهی TCL و ELTCL را در تداخل سیگنال های هم مسیر (CM) کسب کرده است.
- نتایج آزمونها، فراتر از پهنای باند فرکانسی استانداردهای Cat. 6 /Class E، تا محدوده ۴۵۰ مگاهرتز تأیید شده است.
ویژگی های مکانیکی
بازه دمایی اجرایی:
در حالت انبار: از منفی ۲۰ درجه تا مثبت ۶۰ درجه سانتی گراد
حین اجرا: از ۰ درجه تا ۵۰ درجه سانتی گراد
هنگام بهره برداری: از منفی ۲۰ درجه تا مثبت ۶۰ درجه سانتی گراد
حداکثر بار کششی:
~۱۱ کیلوگرم (۱۱۰ نیوتون)
حداقل شعاع خمش:
حین اجرا: ۸ برابر قطر خارجی کابل
حین بهره برداری: ۴ برابر قطر خارجی کابل
در دمای منفی ۲۰ درجه سانتی گراد (۲± درجه سانتیگراد) به مدت ۴ ساعت (۸ برابر قطر کابل بدون وجود هیچگونه ترک خوردگی)
Standards & Applications
- ANSI/TIA 568.2-D
- استاندارد اروپایی ISO/IEC 11801 در کلاس E
- IEC 61156-5
ویژگی های فیزیکی
مغزی رسانا:
۴ زوج رشته مفتولی از مس خالص
قطر مغزی رسانا AWG (میلیمتر):
AWG ۲۳(۰/۵۶۵ میلیمتر ۰/۰۰۵±)
مشخصات عایق مغزی رسانا:
هر رشته سیم مفتولی با روکش از جنس HDPE با قطر نهایی ۰/۹۹ میلیمتر (۰/۰۸mm±) پوشیده شده است.
استانداردهای حرارتی
رده/کلاس اروپایی:
EN 50575, EN 13501-6
مطابق استاندارد اروپایی CPR در رده Dca s2, d2, a1 قرار دارد.
استاندارد انتشار آتش بصورت تک کابل:
IEC 60332-1-2
استاندارد انتشار دود:
EN 13501-6 (s2)
EN 61034-2 (قدرت شعله بر روی عایق کابل ≥۸۰%)
