درپوش با مکانیزم نصب بدون اشتباه
- مکانیزم جلوگیری از قرارگیری در جهت نادرست
- قفل شدن در محل برای اطمینان از سربندی

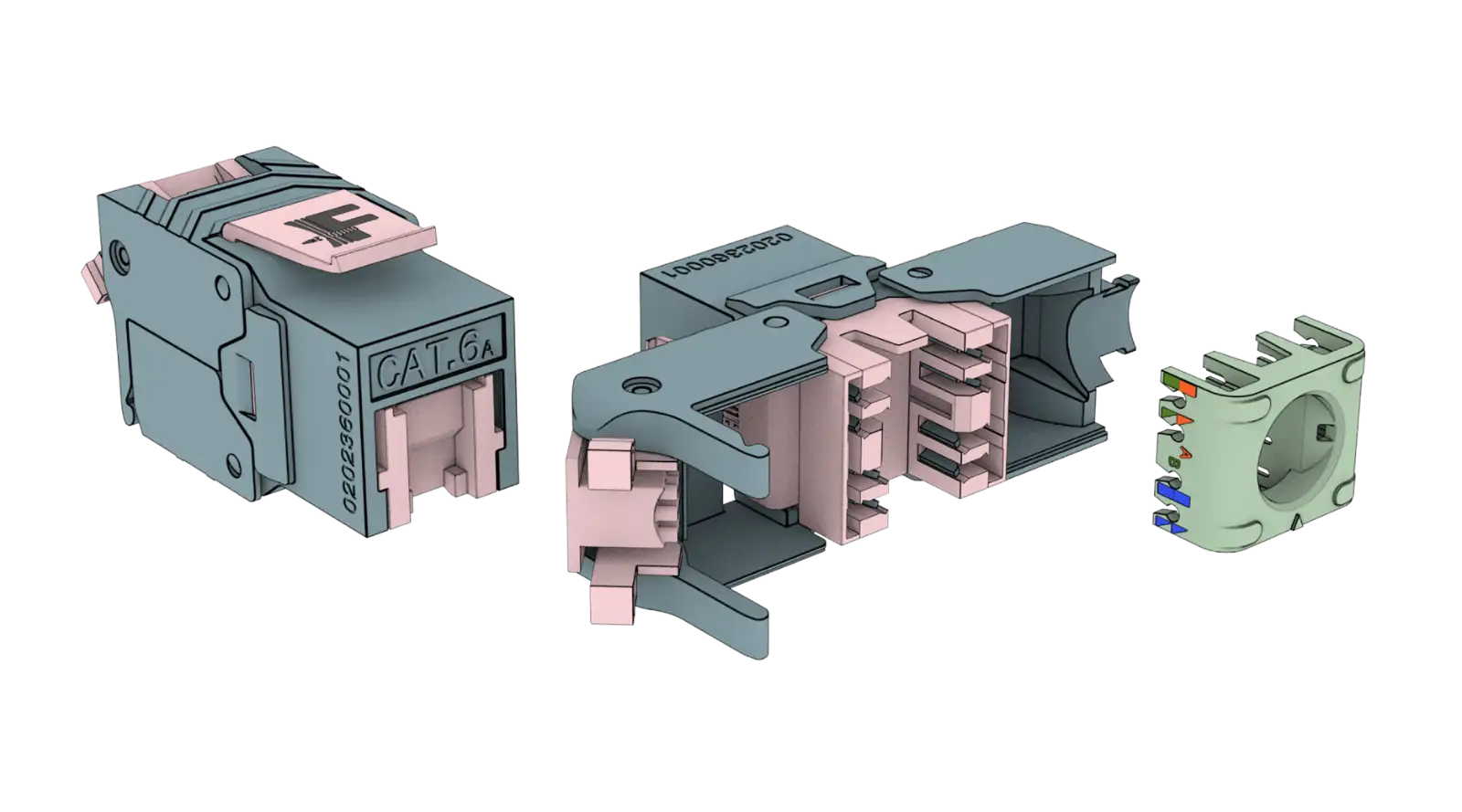

FB-00-S6AJK-180SC-SL
توضیحات
کیستون شیلد دار Cat.6a از نوع Component-rated
کیستون جک فربین با شیلدینگ پیشرفته برای جلوگیری از تداخل القایی بیرونی (AXT)، دارای آزمون تست عملکرد یک جز مستقل از لینک (Component-rated) در رده Cat.6A، بدون نیاز به ابزار برای سربندی (Tool-less)، دارای درپوش محافظ لولایی (Dust-cap)
در یک نگاه
کیستون جک فربین در رده استاندارد Cat.6A/Class Ea از نوع شیلددار پیشرفته برای جلوگیری از تداخل القایی بیرون (AXT) بوده و برای کابل های مسی شیلددار شبکه که ضخامت مفتول های مس آن بین ۲۳ تا ۲۶ AWG است، مناسب میباشد.
این کیستون جک برای سربندی به ابزار ویژهایی نیاز ندارد. هر کیستون جک فربین به عنوان یک جز مستقل از لینک، بصورت جداگانه در کارخانه و براساس استانداردها و الزامات بین المللی، آزموده شده و ۱۰۰ درصد مورد تأیید میباشد.
بدنه کاملاً فلزی و شیلد پیشرفته بکار رفته در کیستون جک فربین به گونهای است که نه تنها از اختلال سیگنالهای محیطی مزاحم EMI/RFI بر روی سیگنالهای انتقالی جلوگیری میکند بلکه در برابر میدان های القایی میان کابلهای کناری هم آزمونهای مرتبط با AXT را با موفقیت پشت سر میگذارد.
ویژگی ها و مزایای کلیدی
- کیستون جک فربین، با عملکرد تأیید شده به عنوان یک جز مستقل از لینک (Component-rated) آزمون شده تا بهترین بازده را فراتر از لبه استاندارد در دو نوع ارزیابی Permanent-link و Channel-link ارائه نماید.
- کیستون جک فربین عملکرد برتری در مهار تداخل میدانهای الکتریکی خارجی بین کابلها (Alien Crosstalk) داشته و از دادههای حیاتی در برابر EMI (تداخل الکترومغناطیسی) و RFI (تداخل فرکانس رادیویی) محافظت میکند.
- این کیستون در کنار بقیه اجزای یک لینک ۱۰۰ متری با برند یکپارچه فربین تا فرکانس ۶۵۰ مگاهرتز در سختگیرانه ترین الگوی ۴-کانکتور استاندارد TIA، آزمون شده و نتایج آن، سرعت ۱۰ گیگابیت بر ثانیه را ورای لبه استاندارد تضمین مینماید.
ویژگی های مکانیکی
بازه دمایی:
حین بهره برداری: از °۱۰C- تا °۶۰C+
سطع مقطع کابل:
۵/۵ تا ۸/۵ میلیمتر
جنس بدنه اصلی:
آلیاژ زینک با روکش نیکل
Standards & Applications
- ANSI/TIA-568.2-D Cat 6A
- ISO/IEC 11801-1 Class Ea
- EN 50173-1 Class Ea

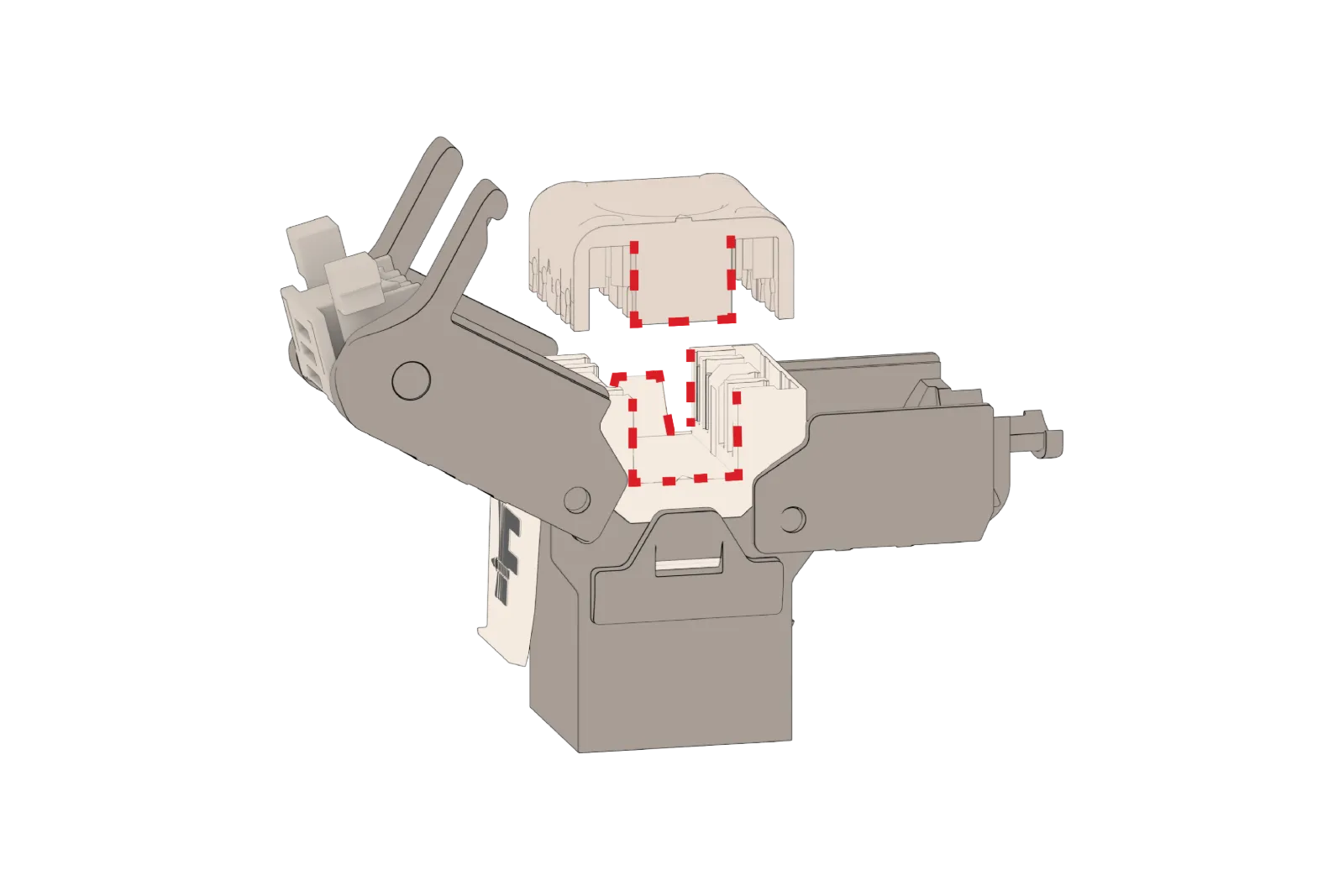

درپوش با مکانیزم نصب بدون اشتباه
- مکانیزم جلوگیری از قرارگیری در جهت نادرست
- قفل شدن در محل برای اطمینان از سربندی

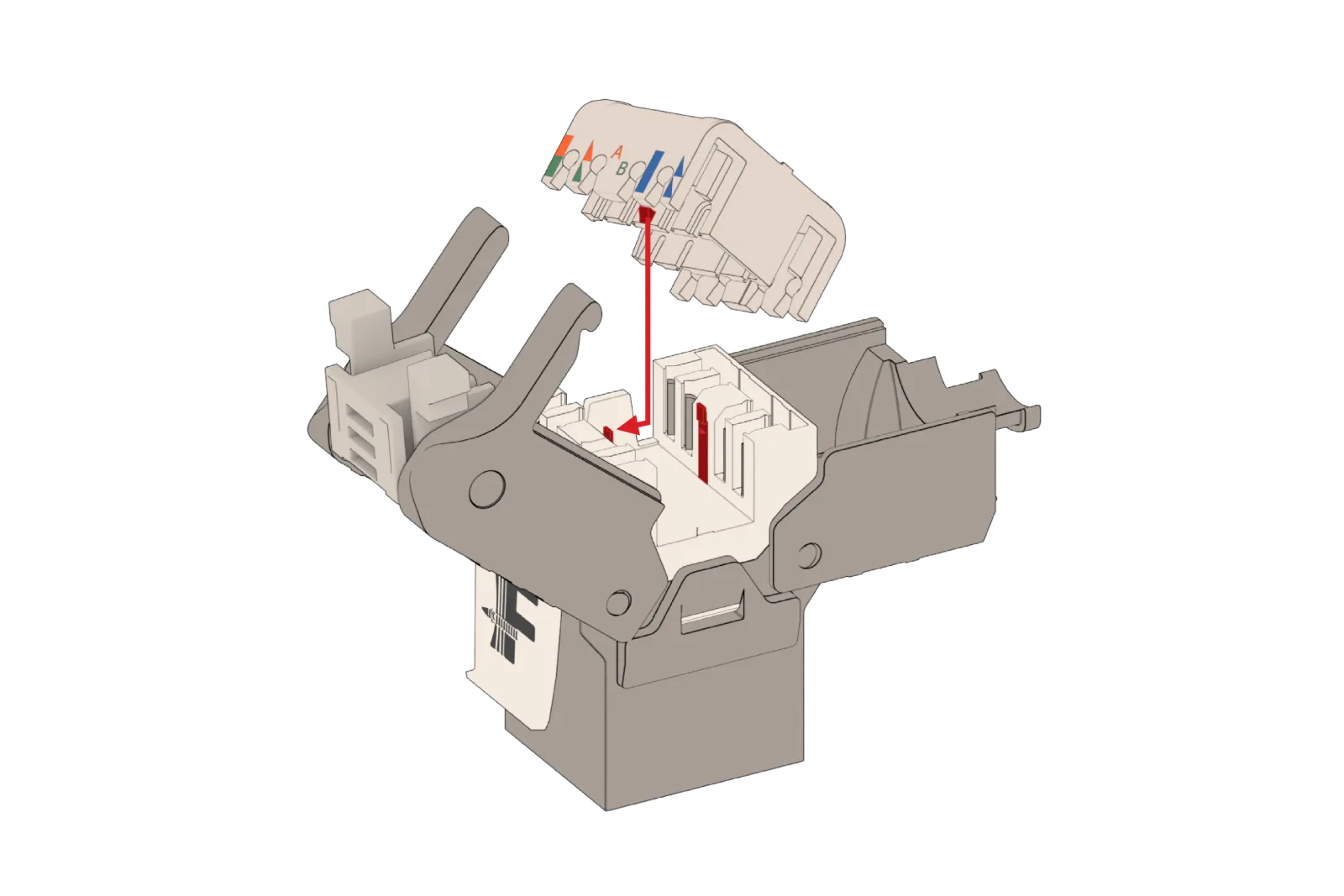

مکانیزم تعادل در توزیع نیرو
- قرارگیری آسان برای کنترل تعادل و تقسیم یک نواختی نیروی وارده روی IDC

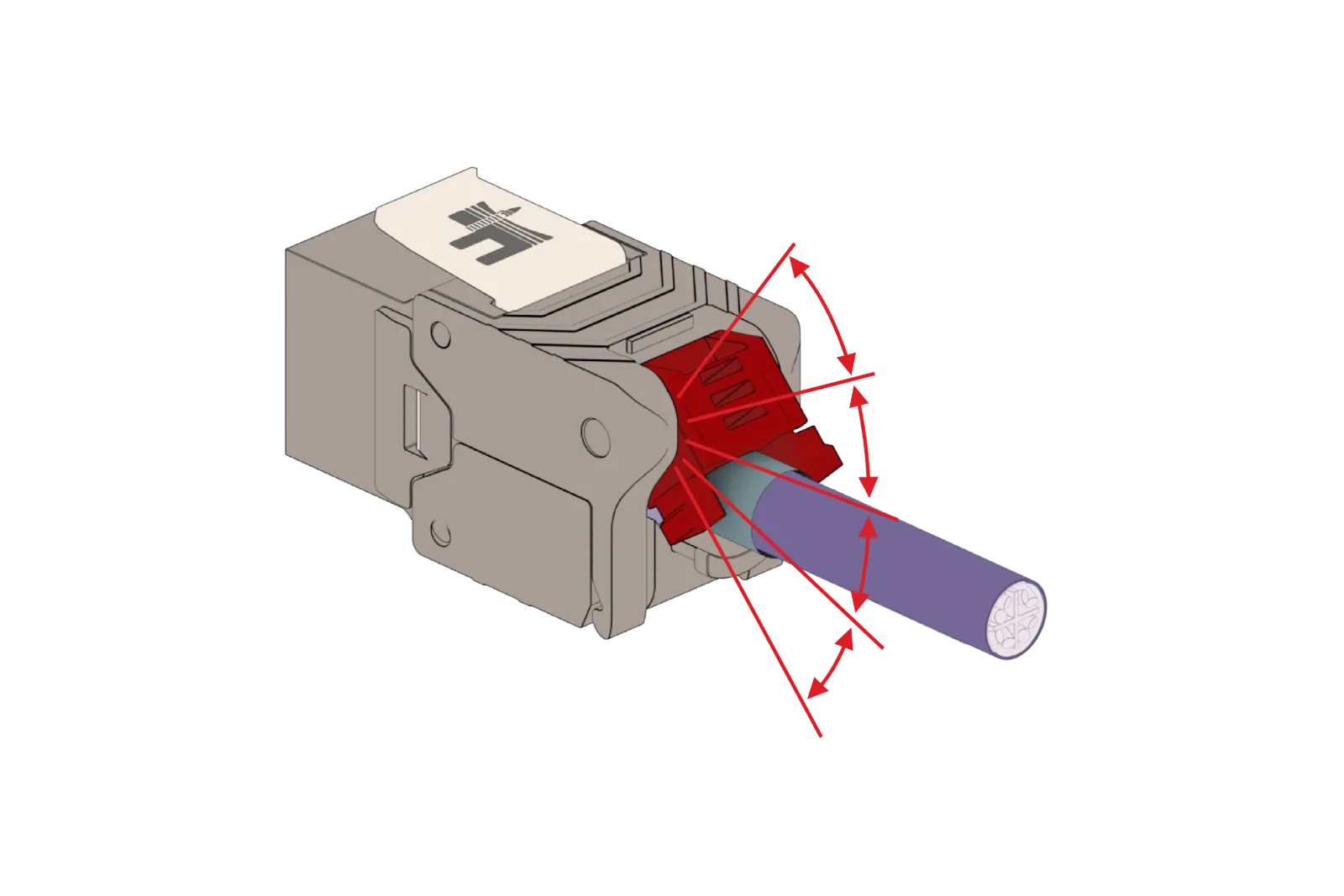

گیره سریع قفل شونده
- بدون نیاز به بست کمربندی
- تنظیم بر اساس قطر انواع کابل

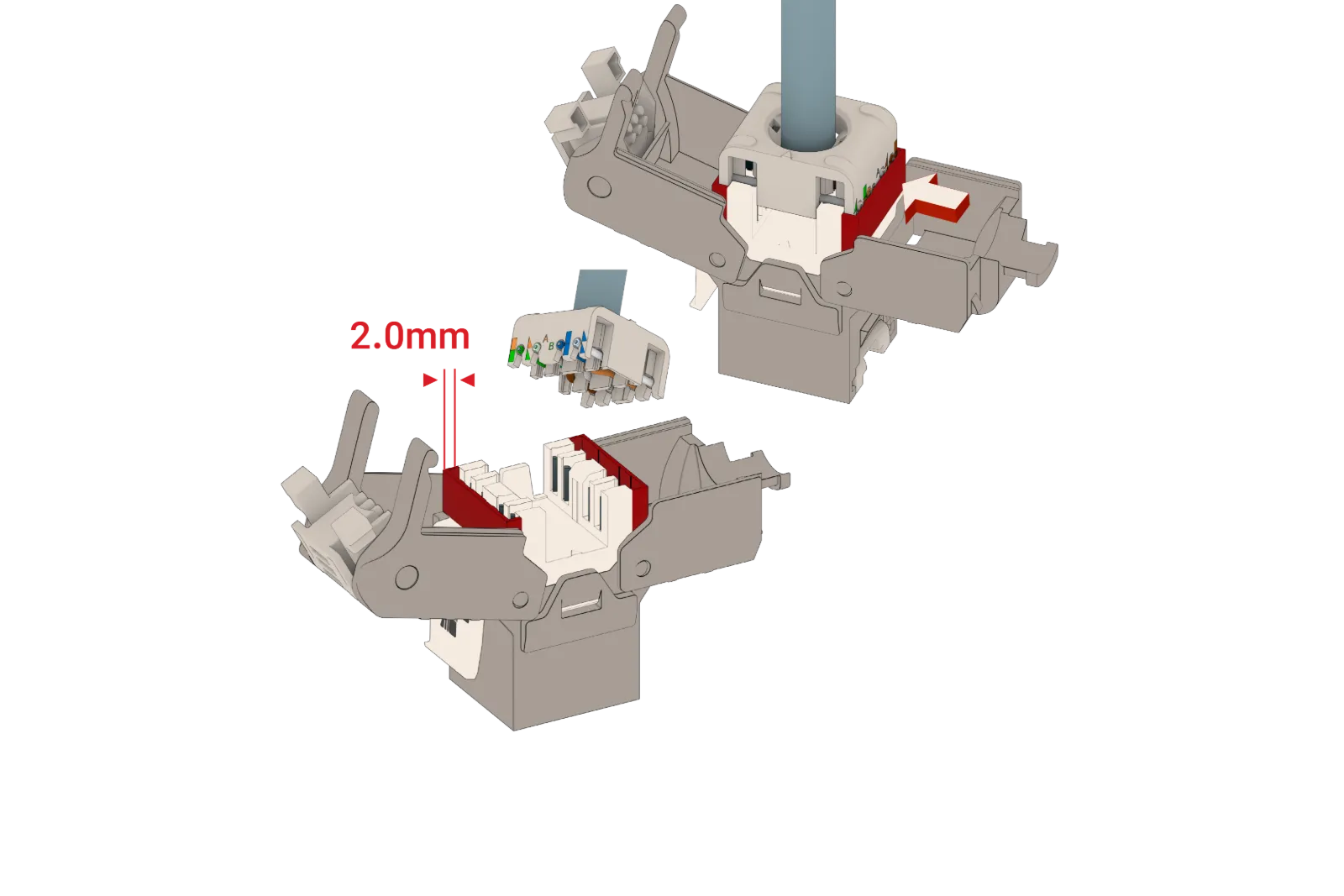

محافظت از اتصال کوتاه
- جداسازی مطمئن قسمت رسانای کانداکتور از بدنه شیلد فلزی
